新電池和電池管理系統的開發需要大量的測試和驗證 - 特別是在指定的應用方面。 這包括研究不同溫度下的充電和放電循環。 這些測試在特別保護的氣候室中進行，需要大量的儀器。
動力電池測量系統技術要求：要詳細分析電池組及其電池個體，必須在許多地方測量溫度和電池電壓。 超過100個測量點在這里并不罕見。 由于電池的高共模電平高達800 V，因此需要高度隔離的測量技術，以便進行安全測試。
北京德力信科技提供的動力電池測量技術方案：在電池測試臺上，使用20個imc CANSAS-HCI8 CAN測量模塊。 每個模塊提供8個高度隔離的輸入，用于測量高達800 V電壓電平的電池電壓或溫度（熱電偶和PT100）。 總之，可以同時測量多達80個電池電壓和80個溫度。
高度隔離和安全：
800 V CAT I和300 V CAT II的高隔離強度可確保安全測量（EN 61010）。
自動化系統集成：
北京德力信科技電池測試方案中的imc測量模塊支持CANopen協議，可以無憂地集成到自動化環境中。
冗余監控：
作為額外的安全措施，使用了imc BUSDAQ-X數據記錄器，它還監控并存儲來自imc CANSAS模塊的所有測量數據。 數據記錄器接管了以下功能：
(1)熱電偶的傳感器斷裂檢測
（2）根據最小值和最大值監測測量值（比較操作）
(3)通過監測上升/下降來監測不可信的測量值變化（區分：上升/下降速度過高的結果）
(4)監測測量值是否不再變化（區分：長期平均值和短期平均值等于零）
(5)電源（檢測）失敗
(6)終止測試
(7)在環形緩沖區中備份
(8)可以停用試驗臺部件
使用到的數據采集系統硬件：

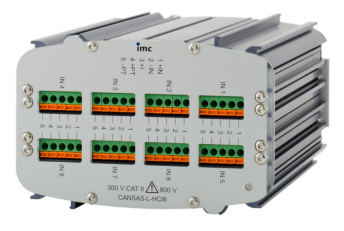

imc CANSAS-HCI8：電壓和溫度的高度隔離的測量系統

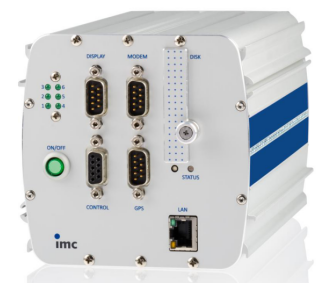

imc BUSDAQ-X 用于監控和記錄現場總線數據
