產品詳細介紹
1.產品簡介
DKX127D礦用鋼絲繩芯輸送帶X射線探傷裝置主要是檢測鋼絲繩芯輸送帶內部鋼絲繩受損情況和接頭狀態，是濟寧康華機電科技有限公司研發、生產的一種新型礦用鋼絲繩芯輸送帶X射線檢測裝置，屬目前市場上最新一代技術產品，這款產品也是目前市面上最新型產品，從原理、結構及技術指標上已經進行了很大的提升。
2.工作環境條件
1）海拔高度不超過2000m（80 Kpa -106Kpa）；
2）運行環境溫度：（0～＋40）℃；
3）周圍空氣濕度：≤95%RH（+25℃時）；
4）在無顯著搖動和沖擊振動的地方；
5）含有甲烷、煤塵爆炸性氣體混合物，但無足以腐蝕金屬和損壞絕緣的氣體和蒸汽環境；
6）無滴水的地方；
7）污染等級：3級；安裝類別：Ⅲ級；
8）防護等級：ΙР54。
3.產品技術說明
采用Ｘ射線透視原理，通過X射線發射器產生X射線穿透被檢測皮帶，X射線接收器接受X射線發射器發出的X射線并經過AD轉換器轉換成數據信號，然后通過數據線傳送到X射線發射箱，發射箱將傳來的數據經過壓縮處理、調制成光信號，通過光纖傳送到地面光轉換模塊將檢測到的皮帶數據存儲于上位計算機上做實時的檢測與安全評估。

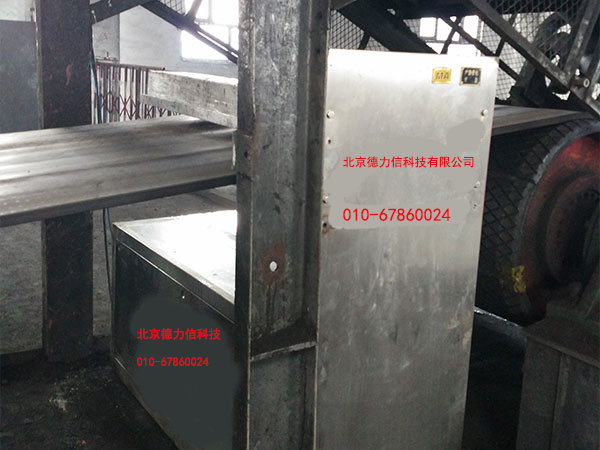

公司新一代的檢測裝置由安標辦統一命名為DKX127D礦用鋼絲繩芯輸送帶X射線探傷裝置了，然而雖然命名相同，但性能及技術指標卻不盡相同。我公司推出的新一代檢測裝置已經在結構上有了明顯的提升，整個井下部分僅分為2個部分，即礦用隔爆兼本安型X射線發射箱和礦用本安型X射線接收箱，井上部分僅為地面光端機和計算機。（如下圖1）

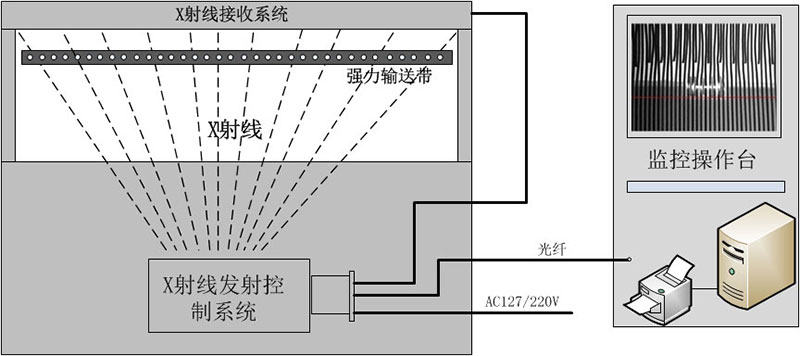

圖一 裝置原理框圖
4.技術參數
1）系統工作電壓：AC 127V/220V；
2）系統工作電流：≤2A；
3）可容檢測膠帶速度：≤9.6m/s；
4）可容檢測膠帶寬度：≤2.4m；
5）可容檢測膠帶厚度：≤60mm；
6）通訊方式：以太網/光纖；
7）通訊距離：100m/5m/10km/120km；
8）射線劑量：≤0.5μGy/h；
9）可識別最小斷裂：0.8mm；
10）可識別最小抽動：1mm；
11）缺陷定位誤差：橫向≦1cm,縱向≦5cm；
12）適合環境溫度：-20℃—+40℃；
13）防護等級：IP54。
5.主要技術特點
1）能夠完成輸送帶內部鋼絲繩芯斷繩、銹蝕、接頭抽動及帶面損傷等工況的高速、在線、定量檢測及精確定位。
2）在人工干預下檢測部分就位后，啟動系統，自動采集全長膠帶圖像，并進行存儲。存儲后的圖像文件可隨時自選快速、中速或慢速回放。
3）損傷點圖像、接頭圖像可通過日期、接頭號、位置等標志信息進行查詢、比對并通過軟件中的數據分析工具進行準確分析判斷。

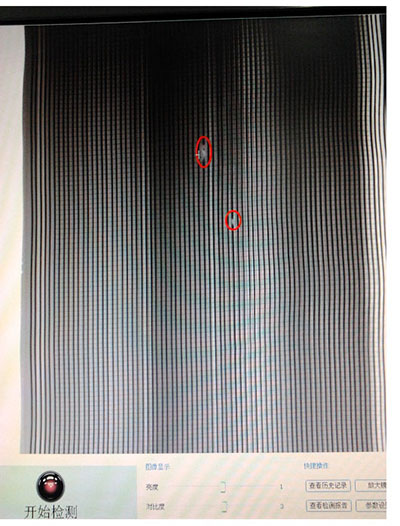

4）系統自動采集皮帶圖像，采用“圖譜法”，皮帶內部有缺陷時，可以直接在圖像上標出來，可出具檢測數據、視頻圖像及報表打印。
5）系統數據可遠距離傳輸并可進入用戶局域網實現數據共享；
6）探測圖像的遠距離傳輸：檢測裝置能夠在井下皮帶機頭配電點或井下變電所中的赫斯曼環網交換機進行數據傳輸功能，用光纖無中繼由探測地點傳到地面辦公室。

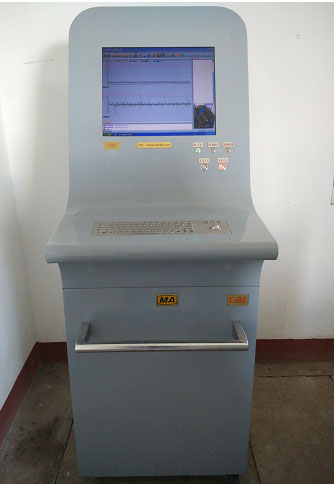

7）防爆計算機安裝后臺監測軟件，主要完成井下采集數據的控制、接收、處理、顯示、和存儲，并且長期進行監測軟件無償升級服務。
8）系統總功率小于2kVA。
9）射線源泄漏計量：在探測部分周圍側面距5cm泄漏計量小于0.5mR/h。
10）軟件運行環境在Windows 2000或Windows xp下。
